Hướng Dẫn Siêu Âm Cốt Thép Và Bật Nẩy Bê Tông Chuẩn TCVN – BKEC

Trong công tác kiểm định chất lượng và đánh giá an toàn chịu lực của công trình xây dựng, việc xác định chính xác cường độ bê tông và sơ đồ bố trí cốt thép bên trong cấu kiện là yêu cầu bắt buộc. Tuy nhiên, đối với các công trình đang vận hành như nhà phố, biệt thự, văn phòng hay đặc biệt là hệ khung dầm sàn của các căn hộ chung cư, việc khoan đục lấy mẫu lõi thường gây tâm lý lo ngại cho chủ nhà vì ảnh hưởng đến thẩm mỹ và có nguy cơ cắt phạm vào thép chủ.

Chính vì vậy, các phương pháp thí nghiệm không phá hủy (NDT) – tiêu biểu là siêu âm cốt thép và bật nẩy bê tông – đã trở thành giải pháp kỹ thuật tối ưu hàng đầu. Phương pháp này cho phép các kỹ sư thu thập số liệu định lượng chính xác tuyệt đối ngay tại hiện trường mà không làm thay đổi hình dạng, khả năng chịu lực hay gây bất kỳ tổn thương nào cho kết cấu công trình

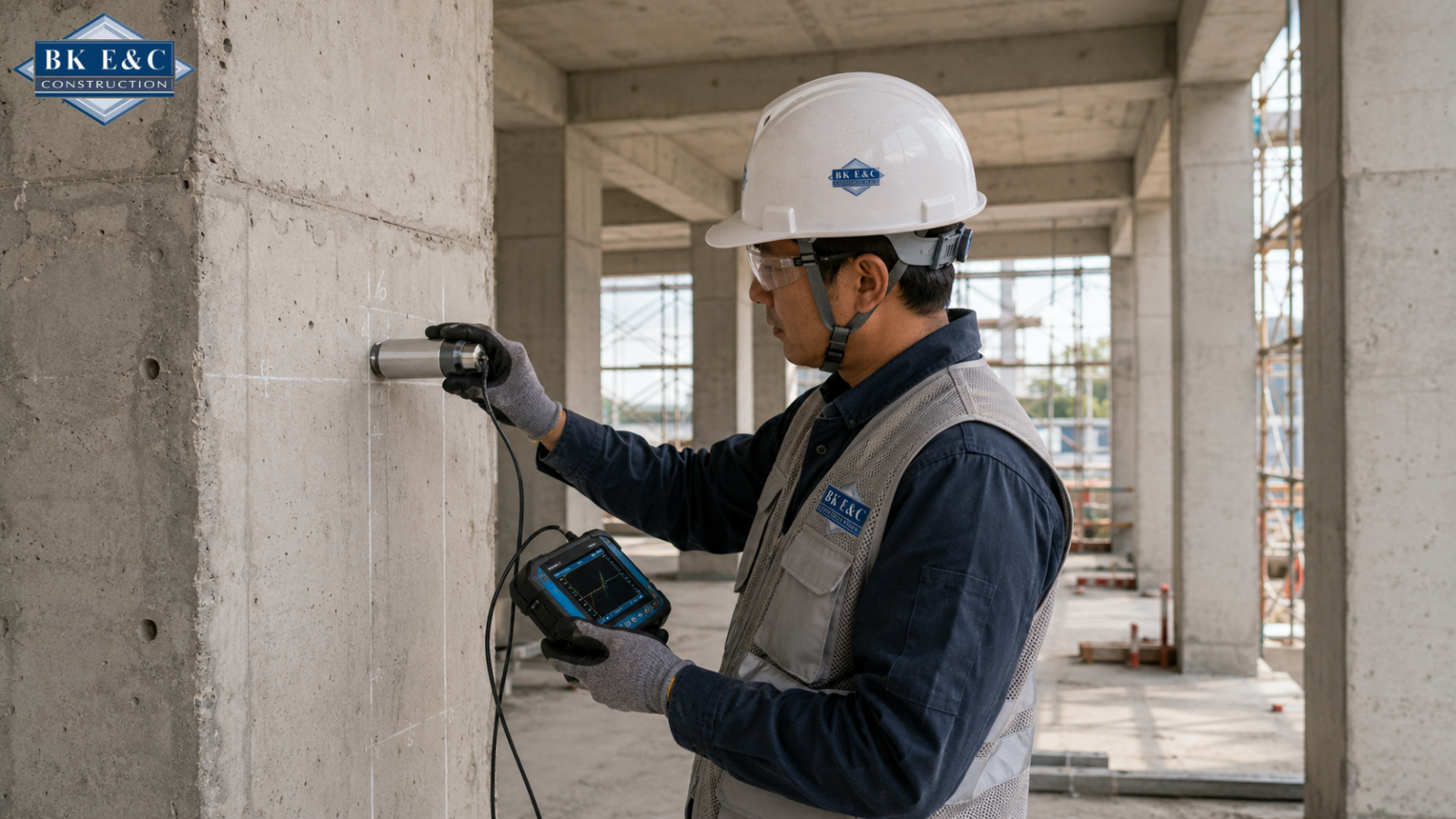

Thí nghiệm không phá hủy tại hiện trường bằng thiết bị chuyên dụng của BKEC

Thí Nghiệm Không Phá Hủy (NDT) Là Gì? Vì Sao Được Ưa Chuộng?

Thí nghiệm không phá hủy (Non-Destructive Testing - NDT) trong ngành xây dựng là chuỗi các giải pháp sử dụng thiết bị đo đạc chuyên dụng dựa trên nguyên lý vật lý (sóng siêu âm, cơ học phản hồi, từ trường) để kiểm tra chất lượng vật liệu cấu kiện.

So với phương pháp khoan rút lõi truyền thống, phương pháp NDT sở hữu những ưu điểm vượt trội:

• Bảo toàn nguyên vẹn công trình: Hoàn toàn không đục đẽo, không làm yếu kết cấu dầm, cột, sàn hiện hữu.
• Tốc độ triển khai nhanh: Có thể thực hiện đo đạc trên số lượng lớn cấu kiện trong thời gian ngắn, cho kết quả sơ bộ ngay tại hiện trường.
• Tiết kiệm chi phí hoàn trả: Không tốn chi phí thi công bù đắp, trám vá lại các lỗ khoan sau khi thí nghiệm.
• Độ phủ dữ liệu rộng: Dễ dàng kiểm tra diện rộng ở nhiều vị trí khác nhau để đưa ra đánh giá tổng thể về độ đồng nhất của bê tông.

Phương Phương Súng Bật Nẩy Kiểm Tra Cường Độ Bê Tông (TCVN 9334:2012)

Phương pháp xác định cường độ nén của bê tông nặng bằng súng bật nẩy (Búa thử bê tông Schmidt) được thực hiện nghiêm ngặt theo tiêu chuẩn TCVN 9334:2012.

1. Nguyên lý hoạt động

Phương pháp này dựa trên mối quan hệ giữa độ cứng bề mặt của bê tông và cường độ chịu nén của nó. Khi bắn súng vào mặt bê tông, một bộ phận lò xo bên trong sẽ đẩy thanh va đập đập vào bề mặt, độ nảy trở lại của con trượt (trên thang đo) sẽ biểu thị độ cứng bề mặt, từ đó quy đổi ra cường độ nén tương đương.

2. Quy trình thực hiện chuẩn kỹ thuật tại hiện trường

• Bước 1: Chuẩn bị bề mặt: Chọn vùng trao đổi kích thước khoảng $100\times 100 \text{ mm}$ hoặc $150 \times 150 \text{ mm}$. Bề mặt bê tông phải được mài phẳng bằng đá mài, sạch bụi, khô ráo. Không chọn vị trí có đá sỏi nổi lên hoặc vùng bê tông bị rỗ.

• Bước 2: Tiến hành đo đạc: Đặt súng vuông góc với bề mặt cần kiểm tra. Tiến hành ấn súng để trục va đập tác động vào bê tông. Trên mỗi vùng thí nghiệm, kỹ sư sẽ thực hiện ít nhất 16 điểm bắn. Khoảng cách giữa các điểm bắn không được nhỏ hơn $25 \text{ mm}$.

• Bước 3: Xử lý số liệu: Loại bỏ các giá trị dị biệt (quá cao hoặc quá thấp do trúng cốt liệu lớn hoặc lỗ rỗng) theo hướng dẫn của tiêu chuẩn, lấy giá trị trung bình để tra bảng quy đổi ra cường độ bê tông.

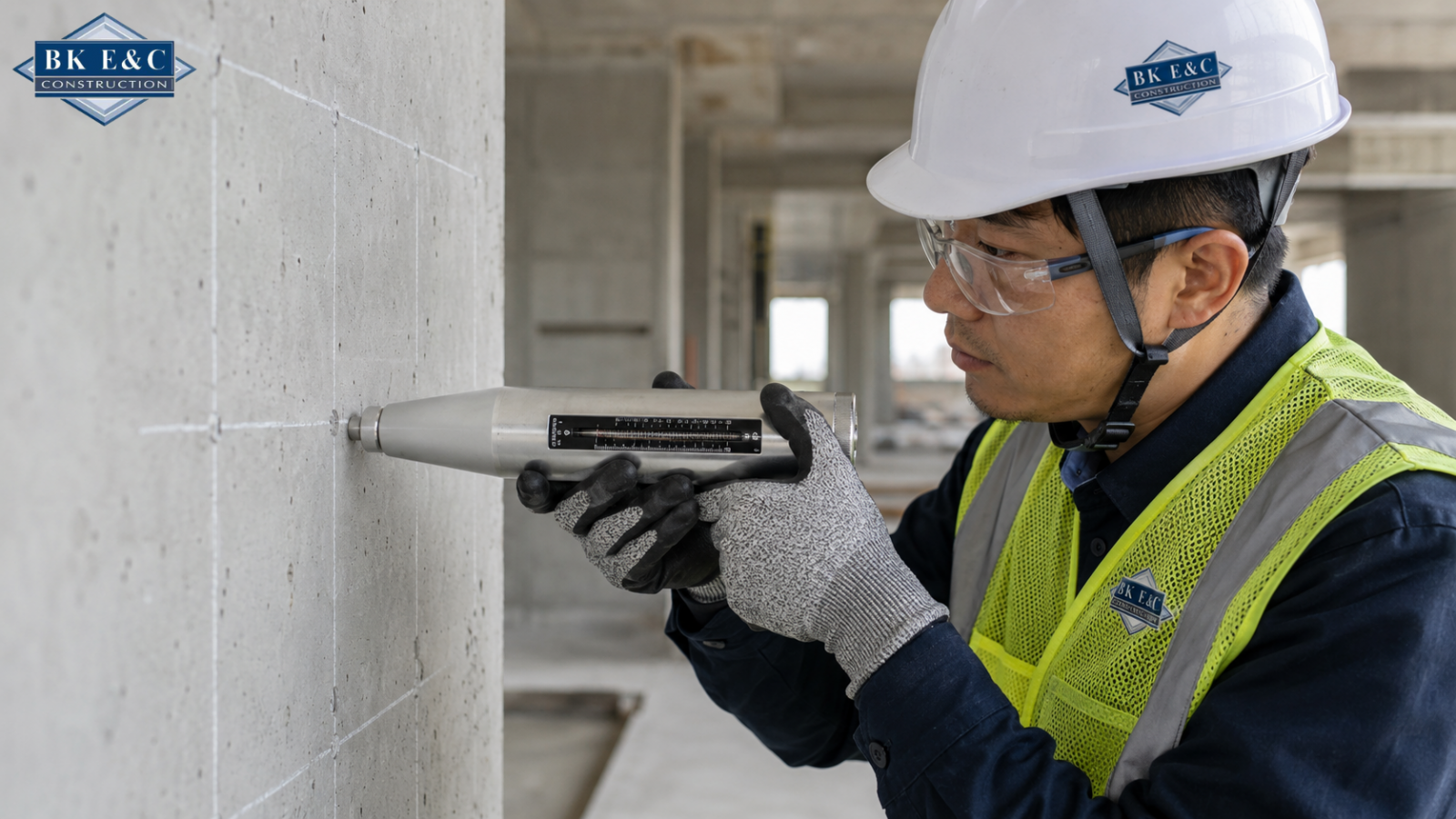

Đo cường độ bê tông bằng búa Schmidt theo tiêu chuẩn TCVN 9334 2012

Phương Pháp Siêu Âm Xác Định Vị Trí Và Đường Kính Cốt Thép (TCVN 9357:2012)

Đối với các công trình cũ bị mất hồ sơ thiết kế hoàn công, hoặc các chung cư xuống cấp cần kiểm tra độ an toàn, phương pháp siêu âm cốt thép theo TCVN 9357:2012 là "mắt thần" giúp nhìn thấu bên trong kết cấu.

1. Nguyên lý hoạt động

Thiết bị sử dụng nguyên lý cảm ứng điện từ hoặc phát sóng siêu âm qua các đầu dò. Do

vận tốc truyền sóng qua môi trường cốt thép (kim loại) nhanh hơn rất nhiều so với môi

trường bê tông, thiết bị sẽ phân tích thời gian truyền sóng để xác định:

• Vị trí chính xác của thanh cốt thép trong cấu kiện.

• Độ dày lớp bê tông bảo vệ cốt thép.

• Đường kính thanh thép thực tế đang sử dụng.

• Khoảng cách giữa các thanh thép (bước cốt thép $a$).

2. Các bước triển khai thực tế

Bước 1: Định vị sơ bộ trục cấu kiện và làm sạch bề mặt sần sùi.

Bước 2: Di chuyển đầu dò của máy siêu âm (như dòng máy Profometer hoặc tương đương) rà quét chậm rãi trên bề mặt dầm, cột, sàn.

Bước 3: Máy sẽ phát tín hiệu âm thanh hoặc hiển thị đồ họa dạng biểu đồtrên màn hình khi quét qua thanh thép. Kỹ sư đánh dấu trực tiếp bằng mực lên bề mặt bê tông để dựng lại sơ đồ lưới thép thực tế bên trong.

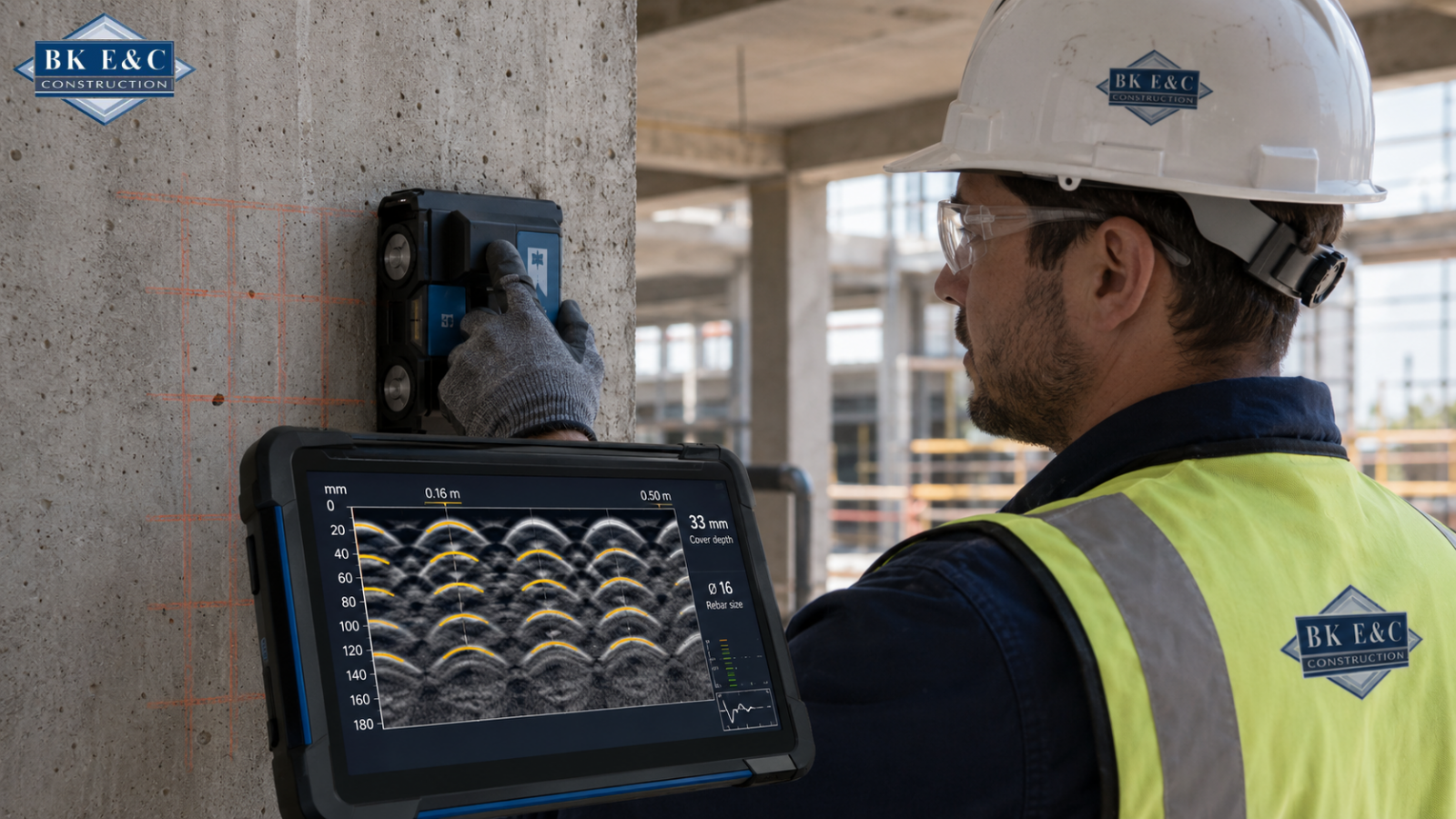

Siêu âm định vị cốt thép và đo độ dày lớp bê tông bảo vệ

Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Của Thí Nghiệm Không Phá Hủy

Mặc dù phương pháp bật nẩy và siêu âm đem lại sự tiện lợi tối đa, nhưng vì đây là phương pháp đo gián tiếp qua bề mặt và sóng truyền, kết quả thí nghiệm có thể bị sai lệch nếu kỹ sư không kiểm soát tốt các yếu tố môi trường.

Tại BKEC, các kỹ sư luôn tuân thủ nghiêm ngặt quy trình để loại bỏ các tác động tiêu cực sau:

• Độ ẩm của bề mặt bê tông: Bê tông bị ướt hoặc có độ ẩm cao sẽ làm giảm giá trị trị số bật nẩy trên búa Schmidt, đồng thời làm tăng vận tốc truyền sóng siêu âm. Do đó, BKEC luôn yêu cầu bề mặt đo phải hoàn toàn khô ráo.
• Tuổi của bê tông: Phương pháp súng bật nẩy đạt độ chính xác cao nhất đối với bê tông từ 14 đến 56 ngày tuổi. Với các công trình chung cư hoặc nhà xưởng cũ đã qua nhiều năm sử dụng, bề mặt bê tông bị cacbonat hóa làm tăng độ cứng giả tạo. Lúc này, kỹ sư BKEC sẽ phải mài sâu hơn hoặc kết hợp tính toán hiệu chỉnh hệ số chuyên ngành.
• Mật độ và vị trí cốt thép: Nếu vị trí bắn súng bật nẩy nằm ngay trên thanh cốt thép quá nông (lớp bê tông bảo vệ mỏng dưới $10 \text{ mm}$), kết quả độ cứng sẽ bị nhảy vọt không chính xác. Việc kết hợp máy siêu âm định vị thép trước khi chọn điểm bắn búa là bắt buộc.
• Độ phẳng của bề mặt thí nghiệm: Bề mặt sần sùi, rỗ tổ ong sẽ làm tiêu tán năng lượng của súng và làm mất tín hiệu sóng siêu âm. Công tác mài phẳng bề mặt bằng đá mài chuyên dụng tại hiện trường là bước không thể bỏ qua.

BKEC – Đơn Vị Thí Nghiệm Hiện Trường Và Ban Hành Báo Cáo Chuẩn Pháp Lý

Công tác thí nghiệm không phá hủy đòi hỏi hai yếu tố cốt lõi: Thiết bị đo đạc phải được hiệu chuẩn định kỳ và Kỹ sư vận hành phải có chứng chỉ chuyên môn sâu. Việc đo đạc sai cách hoặc sử dụng thiết bị kém chất lượng sẽ dẫn đến kết quả sai lệch, gây nguy hiểm cho việc tính toán kết cấu công trình.

BKEC tự hào mang đến giải pháp dịch vụ thí nghiệm hiện trường toàn diện với cam kết:

• Phòng thí nghiệm hợp chuẩn: Sở hữu phòng thí nghiệm chuyên ngành xây dựng LAS-XD 1441 hiện đại, mọi thiết bị súng bật nẩy, máy siêu âm khuyết tật cốt thép đều có tem kiểm định chất lượng rõ ràng.
• Đội ngũ thực chiến cao cấp: Các kỹ sư của BKEC được đào tạo bài bản, am tường sâu sắc các tiêu chuẩn TCVN, đảm bảo thao tác đo đạc chuẩn xác, không bỏ sót khuyết tật ngầm.
• Báo cáo minh bạch, chuẩn pháp lý: Kết quả thí nghiệm được tổng hợp, xử lý bằng phần mềm chuyên ngành và ban hành dưới dạng Phiếu kết quả thí nghiệm có đóng dấu đỏ pháp nhân, đủ điều kiện nghiệm thu hoặc nộp cơ quan Quản lý Nhà nước.
